Seat Altea XL 2009 Manuel du propriétaire (in French)

Situations diverses
270

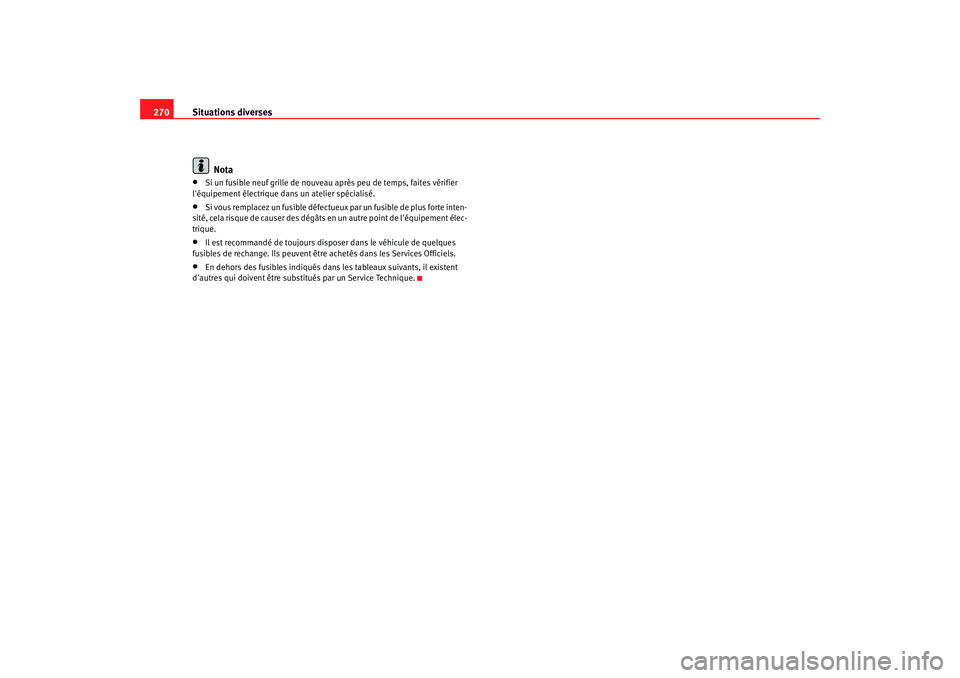

Nota•
Si un fusible neuf grille de nouveau après peu de temps, faites vérifier
l'équipement électrique dans un atelier spécialisé.
•
Si vous remplacez un fusible défectueux par un fusible de plus forte inten-
sité, cela risque de causer des dégâts en un autre point de l'équipement élec-
trique.
•
Il est recommandé de toujours disposer dans le véhicule de quelques
fusibles de rechange. Ils peuvent être achetés dans les Services Officiels.
•
En dehors des fusibles indiqués dans les tableaux suivants, il existent
d'autres qui doivent être substi tués par un Service Technique.
alteaXL_frances Seite 270 Montag, 2. Februar 2009 3:30 15

Situations diverses271
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

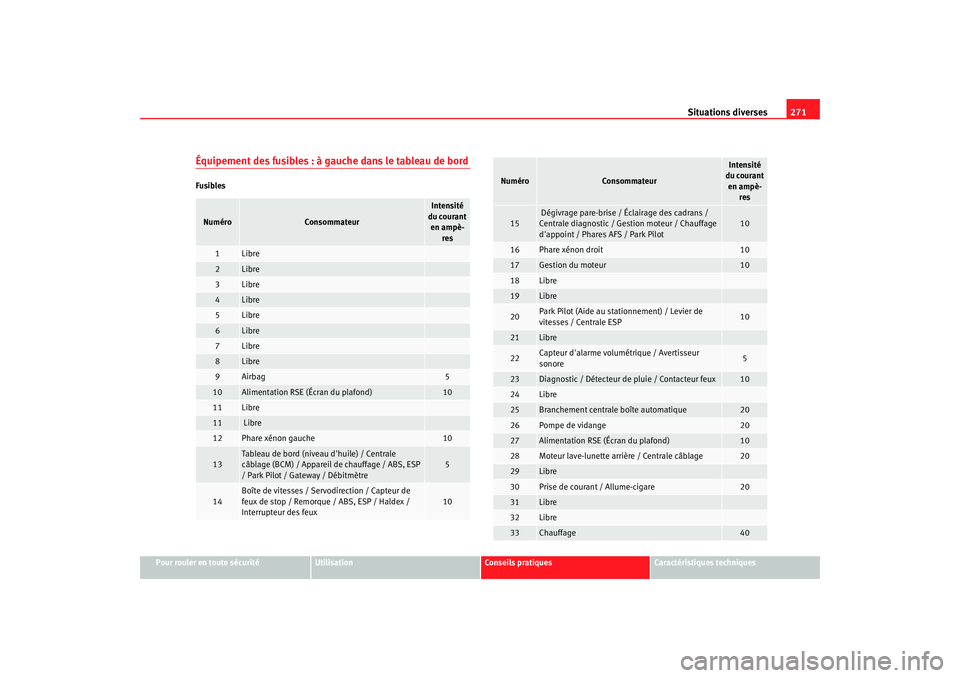

Équipement des fusibles : à gauche dans le tableau de bordFusiblesNuméro
Consommateur
Intensité
du courant en ampè-
res
1
Libre
2
Libre
3
Libre
4
Libre
5
Libre
6
Libre
7
Libre
8
Libre
9
Airbag
5
10
Alimentation RSE (Écran du plafond)
10
11
Libre
11
Libre
12
Phare xénon gauche
10
13
Tableau de bord (niveau d'huile) / Centrale
câblage (BCM) / Appareil de chauffage / ABS, ESP
/ Park Pilot / Gateway / Débitmètre
5
14
Boîte de vitesses / Servodirection / Capteur de
feux de stop / Remorque / ABS, ESP / Haldex /
Interrupteur des feux
10
15
Dégivrage pare-brise / Éclairage des cadrans /
Centrale diagnostic / Gestion moteur / Chauffage
d'appoint / Phares AFS / Park Pilot
10
16
Phare xénon droit
10
17
Gestion du moteur
10
18
Libre
19
Libre
20
Park Pilot (Aide au stationnement) / Levier de
vitesses / Centrale ESP
10
21
Libre
22
Capteur d'alarme volumétrique / Avertisseur
sonore
5
23
Diagnostic / Détecteur de pluie / Contacteur feux
10
24
Libre
25
Branchement centrale boîte automatique
20
26
Pompe de vidange
20
27
Alimentation RSE (Écran du plafond)
10
28
Moteur lave-lunette arrière / Centrale câblage
20
29
Libre
30
Prise de courant / Allume-cigare
20
31
Libre
32
Libre
33
Chauffage
40
Numéro
Consommateur
Intensité
du courant
en ampè- res
alteaXL_frances Seite 271 Montag, 2. Februar 2009 3:30 15

Situations diverses
272

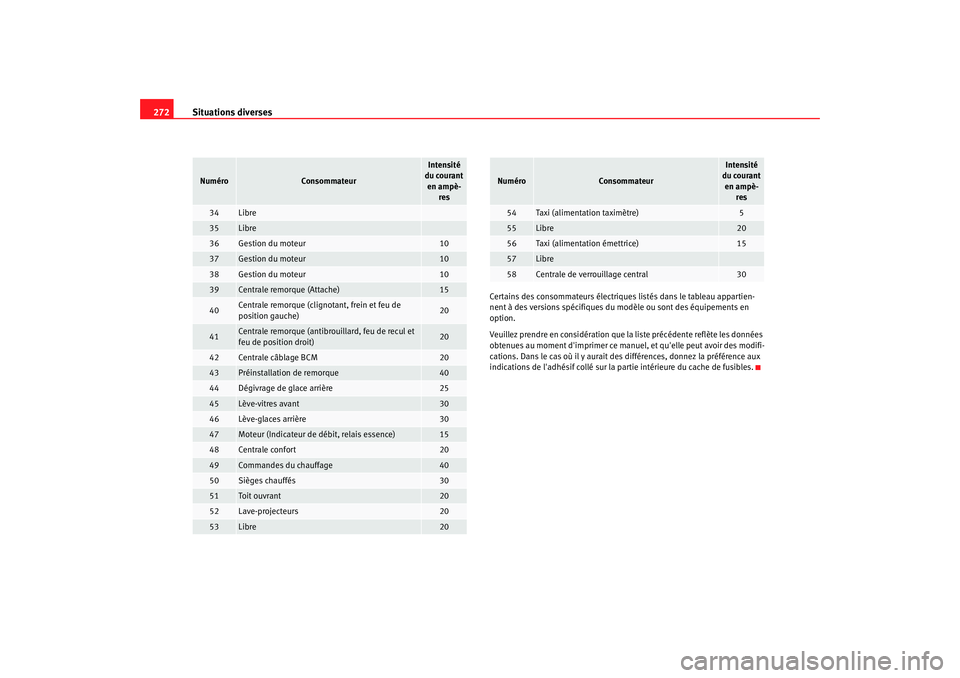

Certains des consommateurs électriques listés dans le tableau appartien-
nent à des versions spécifiques du modèle ou sont des équipements en
option.
Veuillez prendre en considération que la liste précédente reflète les données
obtenues au moment d'imprimer ce ma nuel, et qu'elle peut avoir des modifi-
cations. Dans le cas où il y aurait des différences, donnez la préférence aux
indications de l'adhésif collé sur la partie intérieure du cache de fusibles.
34
Libre
35
Libre
36
Gestion du moteur
10
37
Gestion du moteur
10
38
Gestion du moteur
10
39
Centrale remorque (Attache)
15
40
Centrale remorque (clignotant, frein et feu de
position gauche)
20
41
Centrale remorque (antibrouillard, feu de recul et
feu de position droit)
20
42
Centrale câblage BCM
20
43
Préinstallation de remorque
40
44
Dégivrage de glace arrière
25
45
Lève-vitres avant
30
46
Lève-glaces arrière
30
47
Moteur (Indicateur de débit, relais essence)
15
48
Centrale confort
20
49
Commandes du chauffage
40
50
Sièges chauffés
30
51
Toit ouvrant
20
52
Lave-projecteurs
20
53
Libre
20
Numéro
Consommateur
Intensité
du courant
en ampè- res
54
Taxi (alimentation taximètre)
5
55
Libre
20
56
Taxi (alimentation émettrice)
15
57
Libre
58
Centrale de verrouillage central
30
Numéro
Consommateur
Intensité
du courant
en ampè- res
alteaXL_frances Seite 272 Montag, 2. Februar 2009 3:30 15

Situations diverses273
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

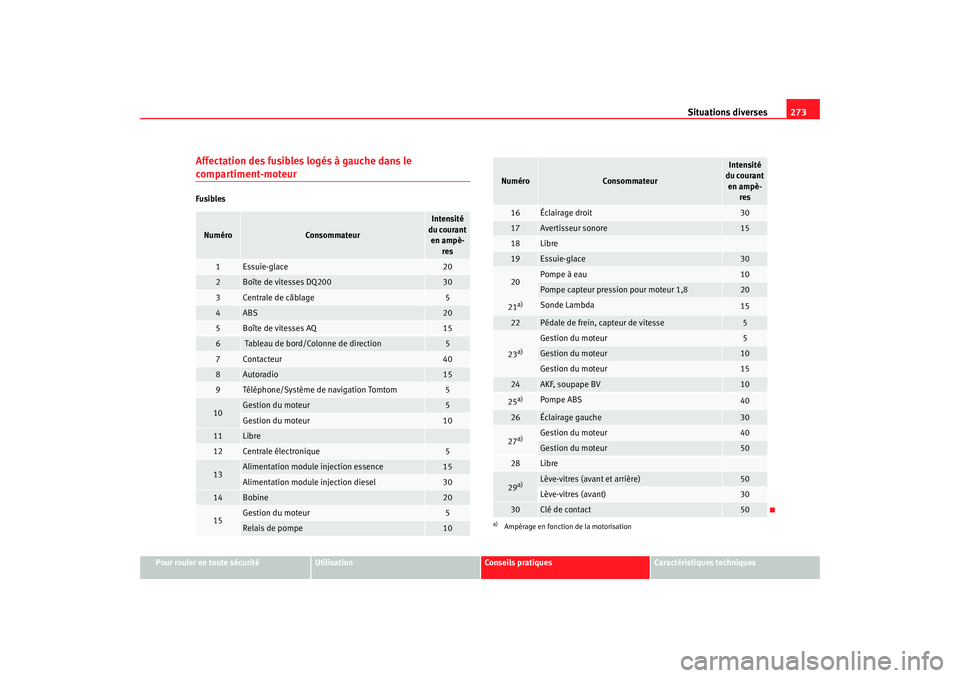

Affectation des fusibles logés à gauche dans le compartiment-moteurFusiblesNuméro
Consommateur
Intensité
du courant en ampè- res
1
Essuie-glace
20
2
Boîte de vitesses DQ200
30
3
Centrale de câblage
5
4
ABS
20
5
Boîte de vitesses AQ
15
6
Tableau de bord/Colonne de direction
5
7
Contacteur
40
8
Autoradio
15
9
Téléphone/Système de navigation Tomtom
5
10
Gestion du moteur
5
Gestion du moteur
10
11
Libre
12
Centrale électronique
5
13
Alimentation module injection essence
15
Alimentation module injection diesel
30
14
Bobine
20
15
Gestion du moteur
5
Relais de pompe
10
16
Éclairage droit
30
17
Avertisseur sonore
15
18
Libre
19
Essuie-glace
30
20
Pompe à eau
10
Pompe capteur pression pour moteur 1,8
20
21a)
Sonde Lambda
15
22
Pédale de frein, capteur de vitesse
5
23a)
Gestion du moteur
5
Gestion du moteur
10
Gestion du moteur
15
24
AKF, soupape BV
10
25a)
Pompe ABS
40
26
Éclairage gauche
30
27a)
Gestion du moteur
40
Gestion du moteur
50
28
Libre
29a)
Lève-vitres (avant et arrière)
50
Lève-vitres (avant)
30
30
Clé de contact
50
a)Ampérage en fonction de la motorisationNuméro
Consommateur
Intensité
du courant
en ampè- res
alteaXL_frances Seite 273 Montag, 2. Februar 2009 3:30 15

Situations diverses

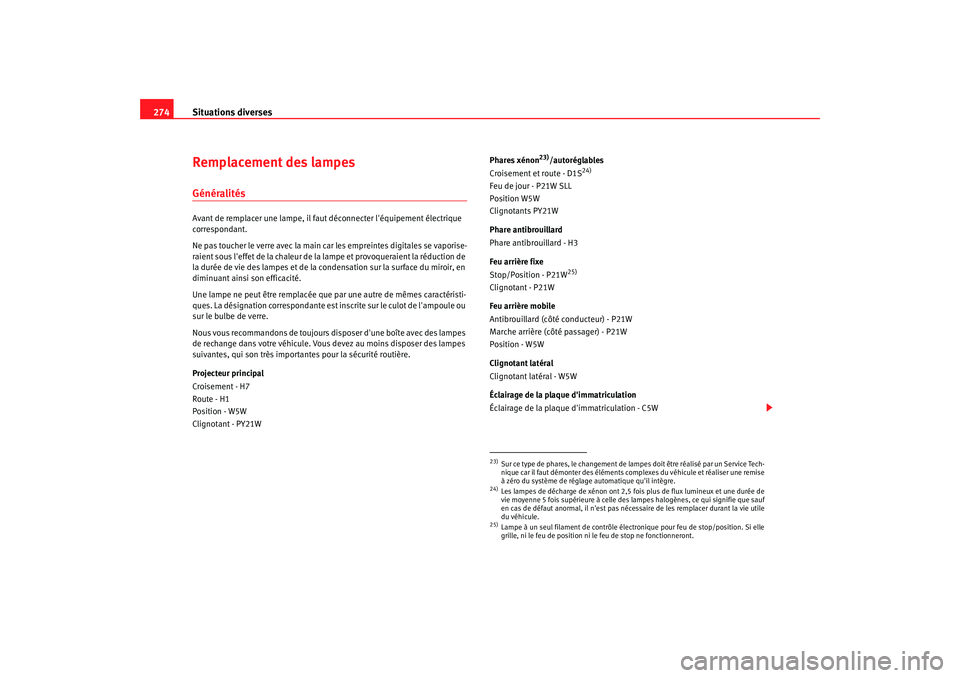

274Remplacement des lampesGénéralitésAvant de remplacer une lampe, il faut déconnecter l'équipement électrique
correspondant.
Ne pas toucher le verre avec la main car les empreintes digitales se vaporise-
raient sous l'effet de la chaleur de la lampe et provoqueraient la réduction de
la durée de vie des lampes et de la condensation sur la surface du miroir, en
diminuant ainsi son efficacité.
Une lampe ne peut être remplacée que par une autre de mêmes caractéristi-
ques. La désignation correspondante est inscrite sur le culot de l'ampoule ou
sur le bulbe de verre.
Nous vous recommandons de toujours disposer d'une boîte avec des lampes
de rechange dans votre véhicule. Vous devez au moins disposer des lampes
suivantes, qui son très importantes pour la sécurité routière.
Projecteur principal
Croisement - H7
Route - H1
Position - W5W
Clignotant - PY21W Phares xénon
23)/autoréglables
Croisement et route - D1S
24)
Feu de jour - P21W SLL
Position W5W
Clignotants PY21W
Phare antibrouillard
Phare antibrouillard - H3
Feu arrière fixe
Stop/Position - P21W
25)
Clignotant - P21W
Feu arrière mobile
Antibrouillard (côté conducteur) - P21W
Marche arrière (côté passager) - P21W
Position - W5W
Clignotant latéral
Clignotant latéral - W5W
Éclairage de la plaque d'immatriculation
Éclairage de la plaque d'immatriculation - C5W23)Sur ce type de phares, le changement de lampes doit être réalisé par un Service Tech-
nique car il faut démonter des éléments complexes du véhicule et réaliser une remise
à zéro du système de réglage automatique qu'il intègre.24)Les lampes de décharge de xénon ont 2,5 fois plus de flux lumineux et une durée de
vie moyenne 5 fois supérieure à celle des lampes halogènes, ce qui signifie que sauf
en cas de défaut anormal, il n'est pas nécessaire de les remplacer durant la vie utile
du véhicule.25)Lampe à un seul filament de contrôle électronique pour feu de stop/position. Si elle
grille, ni le feu de position ni le feu de stop ne fonctionneront.
alteaXL_frances Seite 274 Montag, 2. Februar 2009 3:30 15

Situations diverses275
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

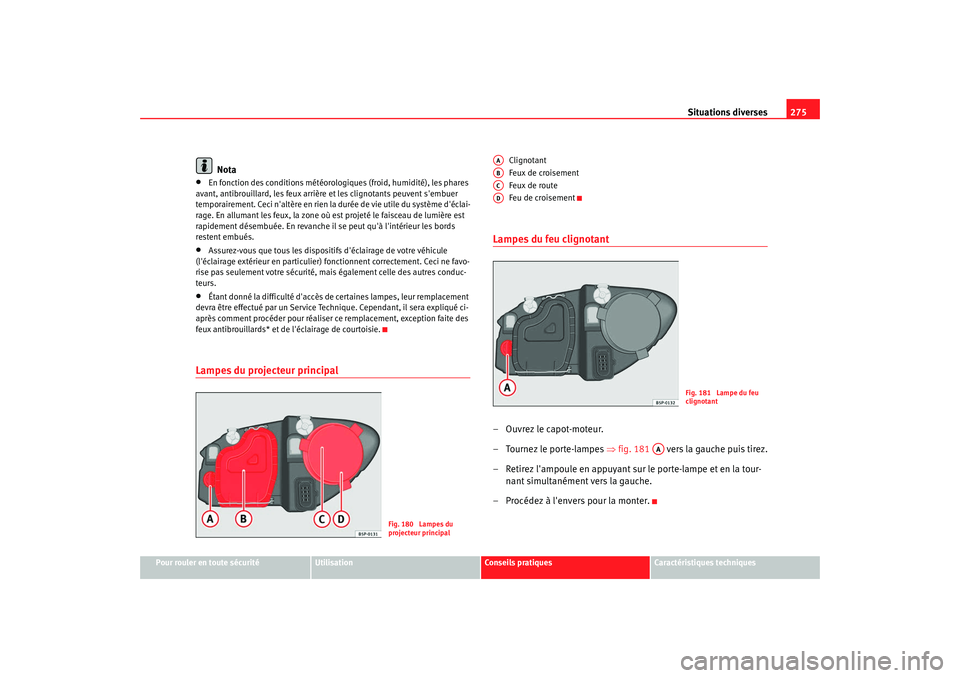

Nota
•
En fonction des conditions météorologiques (froid, humidité), les phares
avant, antibrouillard, les feux arrièr e et les clignotants peuvent s'embuer
temporairement. Ceci n'altère en rien la durée de vie utile du système d'éclai-
rage. En allumant les feux, la zone où est projeté le faisceau de lumière est
rapidement désembuée. En revanche il se peut qu'à l'intérieur les bords
restent embués.
•
Assurez-vous que tous les dispositifs d'éclairage de votre véhicule
(l'éclairage extérieur en particulier) fo nctionnent correctement. Ceci ne favo-
rise pas seulement votre sécurité, mais également celle des autres conduc-
teurs.
•
Étant donné la difficulté d'accès de certaines lampes, leur remplacement
devra être effectué par un Service Technique. Cependant, il sera expliqué ci-
après comment procéder pour réaliser ce remplacement, exception faite des
feux antibrouillards* et de l'éclairage de courtoisie.
Lampes du projecteur principal
Clignotant
Feux de croisement
Feux de route
Feu de croisement
Lampes du feu clignotant– Ouvrez le capot-moteur.
– Tournez le porte-lampes ⇒ fig. 181 vers la gauche puis tirez.
– Retirez l'ampoule en appuyant sur le porte-lampe et en la tour- nant simultanément vers la gauche.
– Procédez à l'envers pour la monter.
Fig. 180 Lampes du
projecteur principal
AAABACAD
Fig. 181 Lampe du feu
clignotant
AA
alteaXL_frances Seite 275 Montag, 2. Februar 2009 3:30 15

Situations diverses

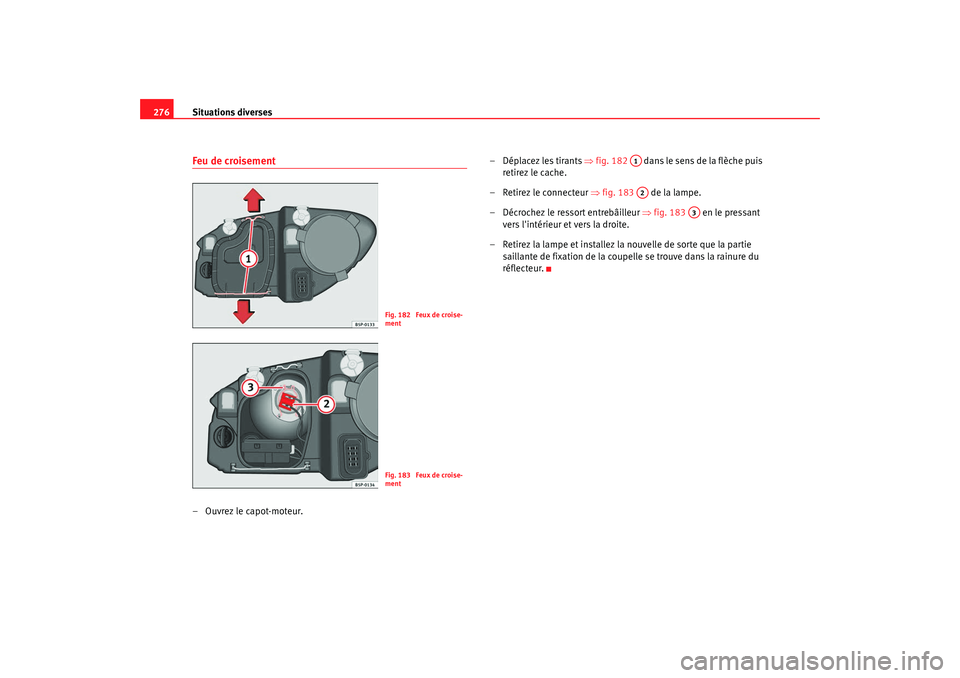

276Feu de croisement– Ouvrez le capot-moteur. – Déplacez les tirants ⇒
fig. 182 dans le sens de la flèche puis
retirez le cache.
– Retirez le connecteur ⇒fig. 183 de la lampe.
– Décrochez le ressort entrebâilleur ⇒fig. 183 en le pressant
vers l'intérieur et vers la droite.
– Retirez la lampe et installez la nouvelle de sorte que la partie saillante de fixation de la coupelle se trouve dans la rainure du
réflecteur.
Fig. 182 Feux de croise-
mentFig. 183 Feux de croise-
ment
A1A2
A3
alteaXL_frances Seite 276 Montag, 2. Februar 2009 3:30 15

Situations diverses277
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

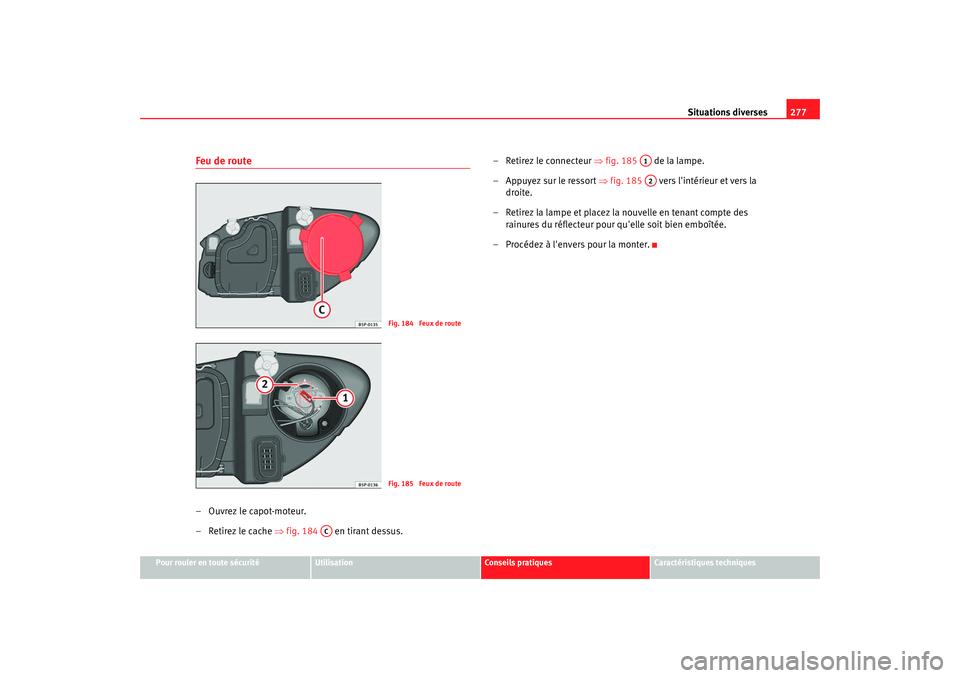

Feu de route– Ouvrez le capot-moteur.
– Retirez le cache ⇒fig. 184 en tirant dessus. – Retirez le connecteur
⇒fig. 185 de la lampe.
–Appuyez sur le ressort ⇒ fig. 185 vers l'intérieur et vers la
droite.
– Retirez la lampe et placez la nouvelle en tenant compte des rainures du réflecteur pour qu'elle soit bien emboîtée.
– Procédez à l'envers pour la monter.
Fig. 184 Feux de routeFig. 185 Feux de route
AC
A1A2
alteaXL_frances Seite 277 Montag, 2. Februar 2009 3:30 15

Situations diverses

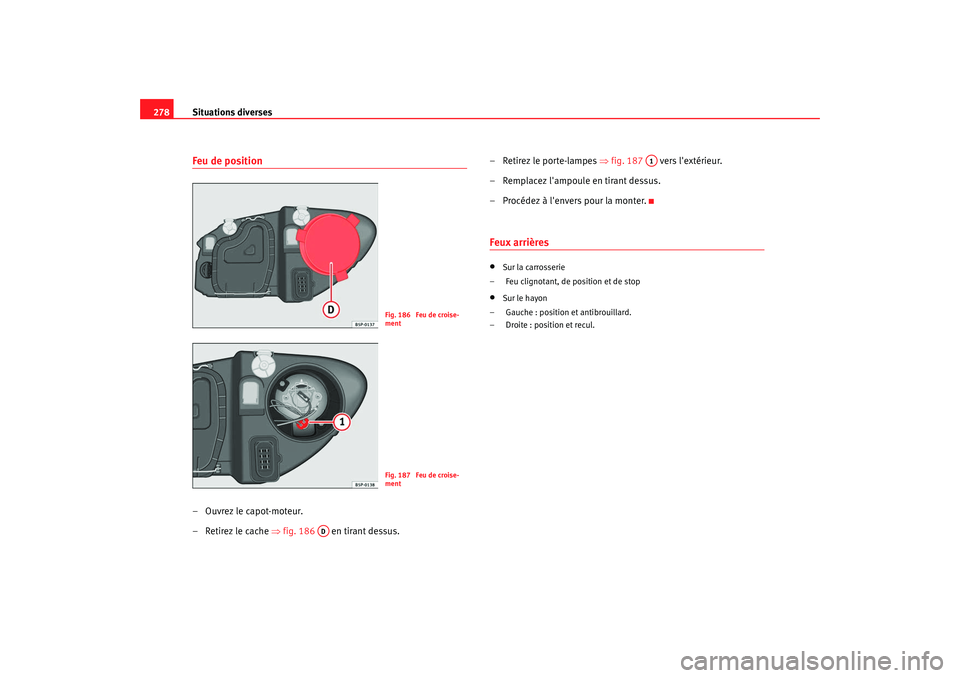

278Feu de position– Ouvrez le capot-moteur.
– Retirez le cache ⇒fig. 186 en tirant dessus. – Retirez le porte-lampes
⇒fig. 187 vers l'extérieur.
– Remplacez l'ampoule en tirant dessus.
– Procédez à l'envers pour la monter.
Feux arrières•
Sur la carrosserie
– Feu clignotant, de position et de stop
•
Sur le hayon
– Gauche : position et antibrouillard.
– Droite : position et recul.
Fig. 186 Feu de croise-
mentFig. 187 Feu de croise-
ment
AD
A1
alteaXL_frances Seite 278 Montag, 2. Februar 2009 3:30 15

Situations diverses279
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

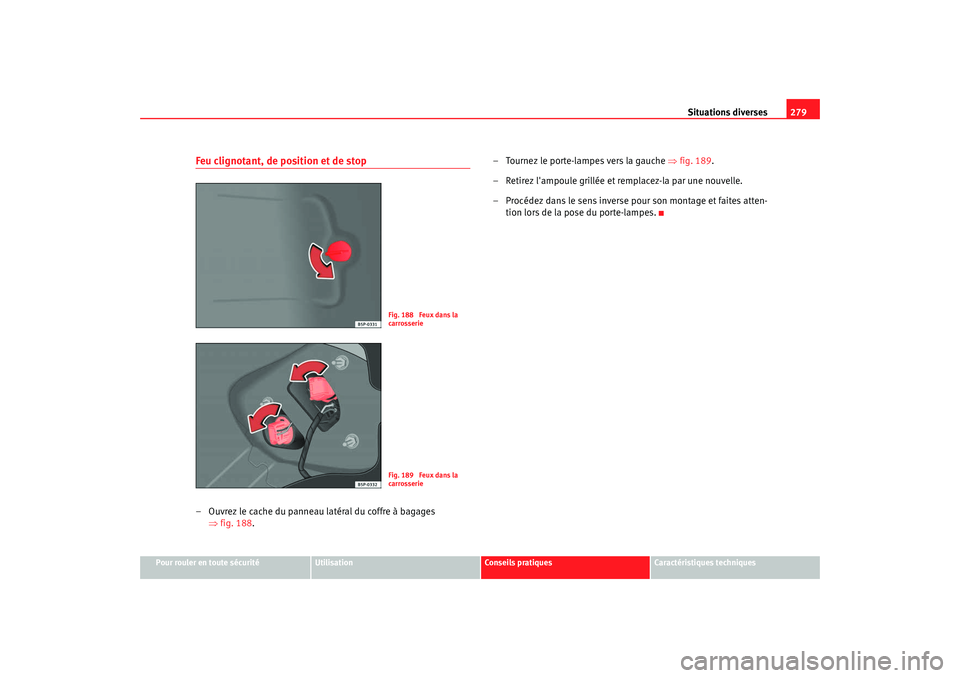

Feu clignotant, de position et de stop– Ouvrez le cache du panneau latéral du coffre à bagages
⇒fig. 188 . – Tournez le porte-lampes vers la gauche
⇒fig. 189.
– Retirez l'ampoule grillée et remplacez-la par une nouvelle.
– Procédez dans le sens inverse pour son montage et faites atten- tion lors de la pose du porte-lampes.
Fig. 188 Feux dans la
carrosserieFig. 189 Feux dans la
carrosserie
alteaXL_frances Seite 279 Montag, 2. Februar 2009 3:30 15
